| |  | | Задача:
Часть помещения с невысокими потолками необходимо оборудовать барной мебелью. Весь комплект включает в себя небольшую кухню, винные шкафы и барную стойку, изготовление которой мы рассмотрим. Для изготовления понадобятся дубовая доска, фанера, дубовый шпон, стекло, хромированные трубы. | |
| | | | | |
| |  | | Дубовые бруски необходимого сечения торцуем под заданным углом. | |
| | | | | |
| |  | | Все заготовки выкладываем на подготовленный заранее шаблон. Шаблон изготовлен по форме столешницы барной стойки из 15 мм фанеры. | |
| | | | | |
| |  | | Столешница будет иметь стеклянные вставки, для которых в брусках при помощи стационарно закрепленного фрезера отбираются четверти. | |
| | | | | |

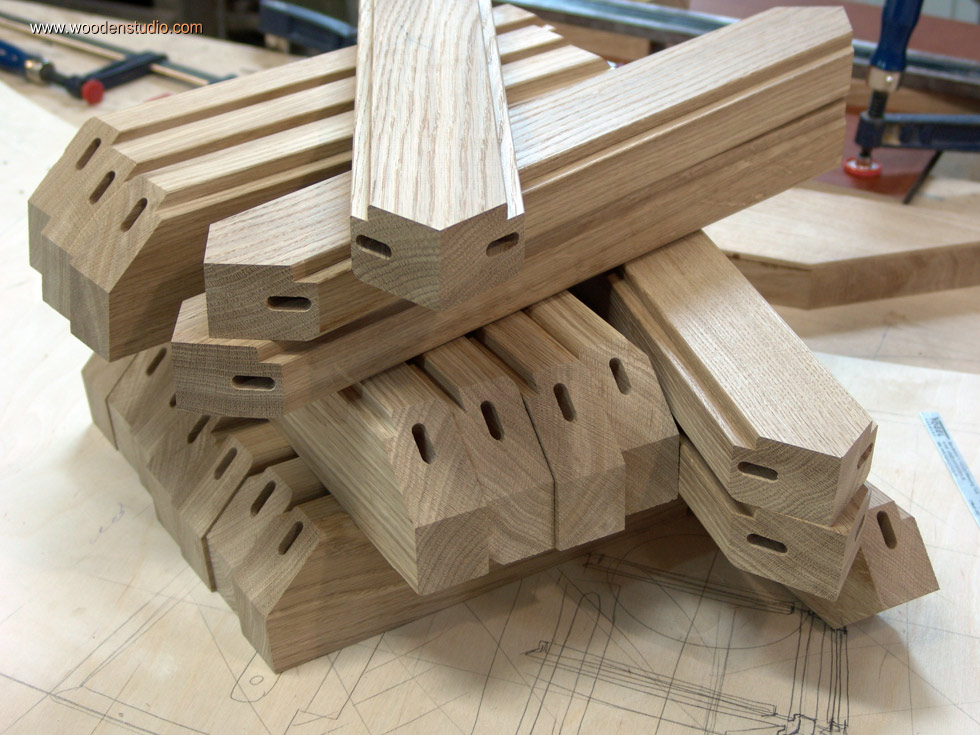

| |  | | Все детали столешницы соединяются между собой при помощи вставных шипов «Domino». Для этого в торцах заготовок фрезеруем пазы дюбельным фрезером DF 500. | |
| | | | | |
| |  | | Поперечные детали имеют по два паза на скошенных гранях торцов. | |
| | | | | |
| |  | | Производим предварительную сборку на шипах без клея. Убедившись, что все детали совпадают, можно приступать к склеиванию. | |
| | | | | |
| |  | | Сначала клеим отдельные фрагменты, которые затем соединим в единую конструкцию. | |
| | | | | |
| |  | | Важный момент. Так, как столешница имеет большие габариты, то для удобства транспортировки необходимо сделать ее сборной из двух частей. Места предполагаемого стыка временно клеим через бумагу. | |
| | | | | |
| |  | | После высыхания клея, фиксируем столешницу на шаблоне и обрабатываем кромку фрезером с обгоночной фрезой. | |
| | | | | |
| |  | | Теперь форма столешницы соответствует форме шаблона. | |
| | | | | |
| |  | | Перед дальнейшей обработкой необходимо шлифовать торец столешницы. | |
| | | | | |
| |  | | Обрабатываем кромку профильными фрезами с необходимым рисунком. | |
| | | | | |
| |  | | Так, как на первом этапе обработки базой для подшипника служит фанерный шаблон, то плавность линий и качество самого шаблона отразится на поверхности кромки. | |
| | | | | |
| |  | | Закончив работу с кромкой, можно разобрать столешницу. На фотографии место склейки через бумагу. | |
| | | | | |
| |  | | Основная работа по столешнице закончена, можно приступить к изготовлению перегородки. Перегородка состоит из нескольких изогнутых панелей, для изготовления которых применялась фанера. | |
| | | | | |
| |  | | Фанерные заготовки с небольшим запасом по габаритам клеятся между собой на радиусной матрице в несколько слоев . После высыхания деталь сохраняет изогнутую форму. Далее панель фрезеруется по ширине в необходимый размер прямо на матрице для склеивания. Для этого использовалась обгоночная фреза с опорным подшипником и ручной фрезер. | |
| | | | | |
| |  | | Затем тыльная и лицевая поверхности гнутых панелей фанеровались дубовым шпоном. Выступающие края шпона фрезеровались кромочным фрезером OFK 700 с использованием контактной пластины (сглаживает неровности при обработке кромки). | |
| | | | | |
| |  | | Кромки панелей так же фанеровались дубовым шпоном. Чтобы фрезер не заваливался, обработка кромок производилась на попарно установленных деталях. | |
| | | | | |
| |  | | Теперь необходимо обрезать делали по длине. Луч лазера точно указывает место, где будет проходить пильный диск. | |
| | | | | |
| |  | | Так, как деталь имеет изогнутую форму, приподнимаем один край на необходимую высоту при помощи бруска, закрепленного струбциной к корпусу торцовочной пилы. | |
| | | | | |
| |  | | Все настроено, можно торцевать заготовки. | |
| | | | | |
| |  | | На торцах гнутых панелей будут находится дубовые бруски. Скругляем кромки брусков фрезой с опорным подшипником. Для удобства фрезер закреплен стационарно. | |
| | | | | |

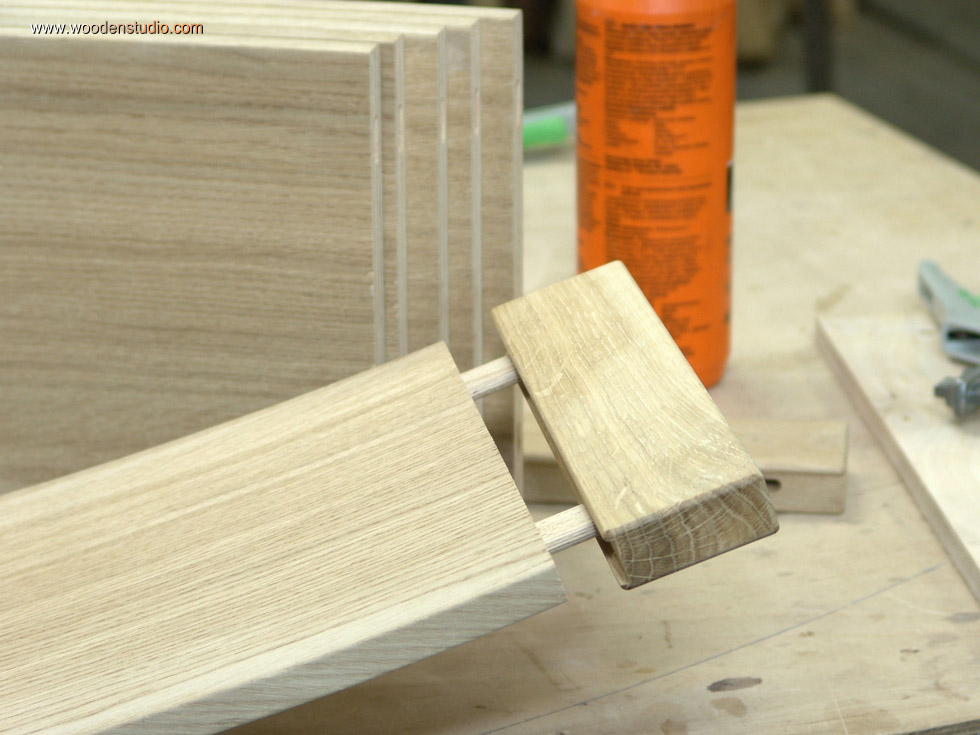

| |  | | Соединение брусков с панелями будет происходить при помощи вставных шипов. | |
| | | | | |

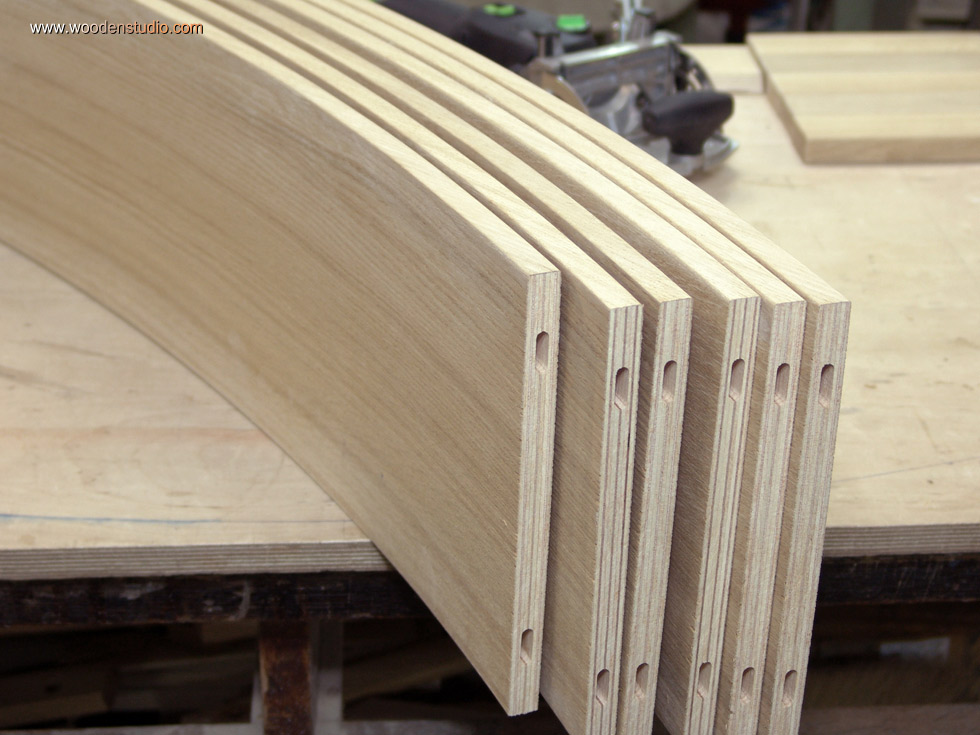

| |  | | Торцы панелей имеют пазы для шипов. | |
| | | | | |
| |  | | Дубовые бруски со стороны крепления к панелям имеют неглубокий паз, изготовленный при помощи стационарно закрепленного фрезера и пазовой фрезы. Паз скроет стык между деталей при склейке. | |
| | | | | |
| |  | | Все готово, остается склеить детали и переходить к следующему этапу. | |
| | | | | |
| |  | | Следующий этап - это изготовление карниза барной стойки. В нем будут располагаться точечные светильники. Основой для карниза служит шаблон, который применялся для изготовления столешницы. На небольшом расстоянии от края шаблонафрезеруем паз шириной 13-14мм. Чтобы выполнить паз параллельно криволинейной кромке, необходимо сделать несложное приспособление. | |
| | | | | |
| |  | | Поле от кромки до паза выклеиваем дубовыми ламелями толщиной 6-7мм. Направление волокон поперек. | |
| | | | | |
| |  | | Удаляем выступивший клей и шлифуем плоскость ленточной шлифмашиной. | |
| | | | | |
| |  | | Теперь выровняем наклеенные ламели по краю паза. Опорный подшипник обгоночной фрезы передвигается внутри паза. Чтобы не заваливать фрезер, устанавливаем боковую опору. | |
| | | | | |
| |  | | Этой же фрезой выравниваем ламели с наружной стороны карниза. | |
| | | | | |
| |  | | Окончательный вид приклеенных дубовых ламелей. | |
| | | | | |
| |  | | Внутреннюю плоскость карниза фанеруем дубовым шпоном. | |
| | | | | |
| |  | | Выступающие края шпона повторно фрезеруем обгоночной фрезой. Основная идея заключается в том, что через отверситя в глубине паза карниз крепится к потолку. Точки крепления будут скрыты декоративным штапиком, вклеенным в паз карниза. | |
| | | | | |
| |  | | В конструкции барной стойки предусмотрены хромированные трубы, проходящие через столешницу от пола до потолка. В местах входа труб в карниз делаем углубления. В даном случае фрезер выполняет роль сверлильного станка. | |
| | | | | |
| |  | | Трубы пройдут сквозь столешницу. Для этого необходимо сделать строго вертикально сквозные отверстия. Как и в случае с карнизом, используем ручной фрезер, но чтобы исключить смещение фрезера во время сверления, фиксируем его при помощи струбцин и штанг от бокового упора. | |
| | | | | |
| |  | | Снизу, для предотвращения сколов, желательно закрепить небольшой фрагмент древесины или фанеры. Если отверстие просверлено без смещения, то труба беспрепятственно пройдет сквозь столешницу. | |
| | | | | |
| |  | | Фрагмент карниза с глухими отверстиями. | |
| | | | | |
| |  | | В большинстве ячеек столешницы будут находится стекла, но часть будет иметь панели из фанеры. Вырезаем фрагмент по форме ячейки при помощи погружной пилы. | |
| | | | | |
| |  | | Ручным фрезером отбираем четверть по периметру панели. | |
| | | | | |
| |  | | Плоскости панелей, стекла и корпуса столешницы должны находится на одном уровне. | |
| | | | | |
| |  | | Все подготовительные работы закончены, можно приступать к лакокрасочным работам. | |
| | | | | |
| |  | | После ряда операций столешница приобретает необходимый вид. | |
| | | | | |
| |  | | Фрагмент карниза после окончательной отделки. | |
| | | | | |
| |  | | Монтаж барной стойки, начинается с карниза, который крепится шурупами к потолку. | |
| | | | | |
| |  | | Столешницу подсвечивают 12 вольтовые лампы, проводка проходит через трубы. | |
| | | | | |
| |  | | Установка стекол в ячейки столешницы. | |
| | | | | |
| |  | | Барная стойка установлена, осталось закрепить на трубах небольшие декоративные полки. | |
| | | | | |
| |  | | Работа завершена, вся мебель установлена. | |
| | | | | |
| |  | | Теперь можно провести испытания.
